업그레이드된 초저잡음 마스터 클럭은 최고의 타이밍 정확도와 최소한의 지터 및 변동성을 보장하여

가장 까다로운 오디오 애호가들의 요구를 충족합니다.

"

타이밍이 모든 것이다

1980년대 CD의 등장으로 디지털 녹음 장비와 재생 기기가 오디오 애호가들의 가정에 보급되기 시작했습니다. 오늘날 CD, SACD, 디지털 오디오 파일 등 다양한 디지털 오디오 저장 매체와 CD 플레이어, 컴퓨터, 재생 소프트웨어, 디지털-아날로그 변환기(DAC), 다양한 해상도의 오디오 포맷 등 다양한 디지털 오디오 재생 기기 및 소프트웨어가 오디오 애호가들의 음악 소프트웨어, 하드웨어, 시스템을 끊임없이 발전시켜 왔습니다. 수십 년에 걸친 디지털 오디오 기술 발전 과정에서 더 높은 음질을 추구하는 데 있어 피할 수 없으면서도 반드시 극복해야 할 과제가 바로 클럭 지터입니다.

마스터 클록이 최고입니다

디지털 오디오 회로 또는 디지털-아날로그 하이브리드 오디오 회로에서 클럭 지터는 각 디지털 장치의 품질 차이뿐만 아니라 시스템 내 여러 디지털 장치의 품질 차이가 누적되어 발생합니다. 클럭 지터는 주관적인 청취 경험에 부정적인 영향을 미치는데, 일반적으로 음향 이미지의 흐림, 저음역대의 불안정성 및 출력 손실, 고음역대의 투명도 및 깊이 부족 등을 유발합니다. 많은 오디오 애호가들이 이러한 현상을 경험했을 것으로 추정됩니다. 따라서 수십 년 동안 수많은 오디오 장비 제조업체들은 클럭 지터를 줄이기 위해 노력해 왔습니다. 가장 일반적인 기술적 방법은 각 장치 자체의 클럭 동기화 성능을 개선하는 것(예: 위상 고정 루프 회로 또는 수정 발진기) 또는 독립적인 동기화 기준 장치인 마스터 클럭을 개발하는 것입니다. 오늘날 디지털 오디오 소스를 재생하는 하이엔드 시스템에서 마스터 클럭은 표준 구성 요소가 되었습니다. 또한 많은 오디오 애호가들에게 자신의 시스템에 마스터 클럭을 탑재하는 것은 오랜 꿈이었습니다.

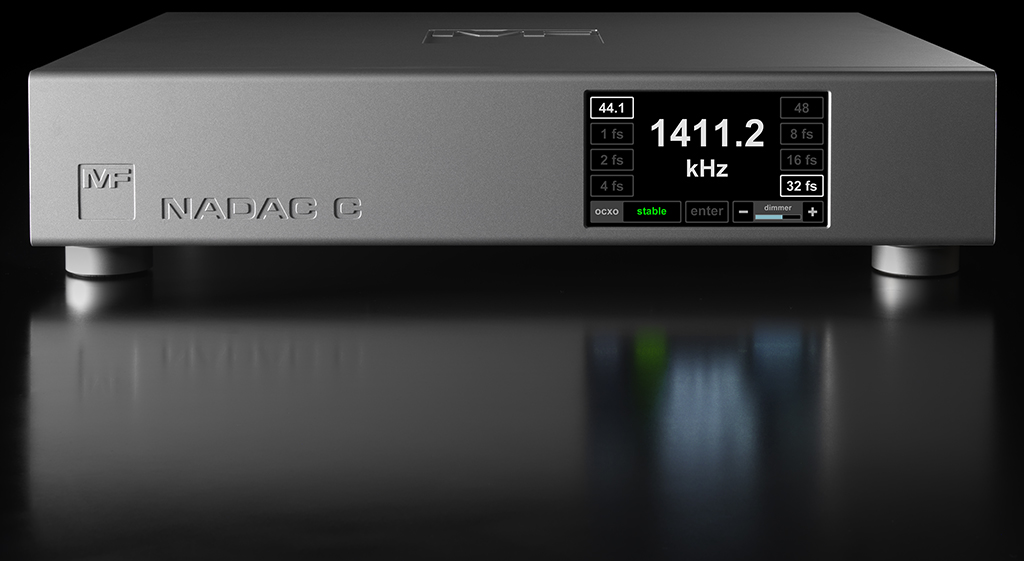

NADAC C는 새로운 MF 플래그십 모델인 초저잡음 마스터 클럭입니다.

이중 노화 수정 발진기

NADAC C의 수정 발진기 코어는 고안정성 SC 컷 수정 발진기를 기반으로 합니다. 이 수정 발진기는 조립 전 최대 120일 동안 사전 에이징 및 스크리닝 과정을 거칩니다. 조립 후에는 장기간의 2차 에이징 테스트를 통해 최종 설치된 수정 발진기의 품질이 Master Fidelity에서 요구하는 기준을 충족하는지 확인합니다. NADAC C 분배 출력 회로에 사용되는 저항 및 커패시터와 같은 주변 부품은 고성능 펄스 응용 모델을 사용하여 10MHz 동기 신호의 완벽한 전송 및 구동은 물론 탁월한 케이블 구동 능력을 보장합니다. 따라서 케이블 전송으로 인한 지터 및 부하 회로로 인한 지터를 최대한 방지합니다.

초저소음의 새로운 기준

NADAC C에서는 수정 발진기 자체에 항온 시스템을 적용했을 뿐만 아니라, 클록 신호 분배 회로의 전원 공급에도 초저잡음 항온 기준 전압과 전류 확장 전원 공급 시스템을 채택하여 분배 출력 후 10MHz 신호의 순도를 보장합니다. NADAC C의 워드 클록 부분에서 10MHz 주파수는 오디오 클록 주파수와 정수배가 아니기 때문에, 10MHz를 워드 클록으로 변환할 때 높은 주파수 정확도와 우수한 지터 성능을 확보하기 위해 다단계 위상 고정 처리 구조를 설계했습니다. 즉, 클록에는 하나의 수정 발진기만 있는 것이 아니라, 오디오 주파수(워드 클록) 생성기에도 펨토초 수준의 지터를 갖는 고품질 전압 제어 수정 발진기가 사용되었으며, 10MHz는 오디오 클록 신시사이저의 기준 주파수로 사용되어 높은 정확도와 낮은 지터를 구현합니다.

기존 NADAC 전용 출력

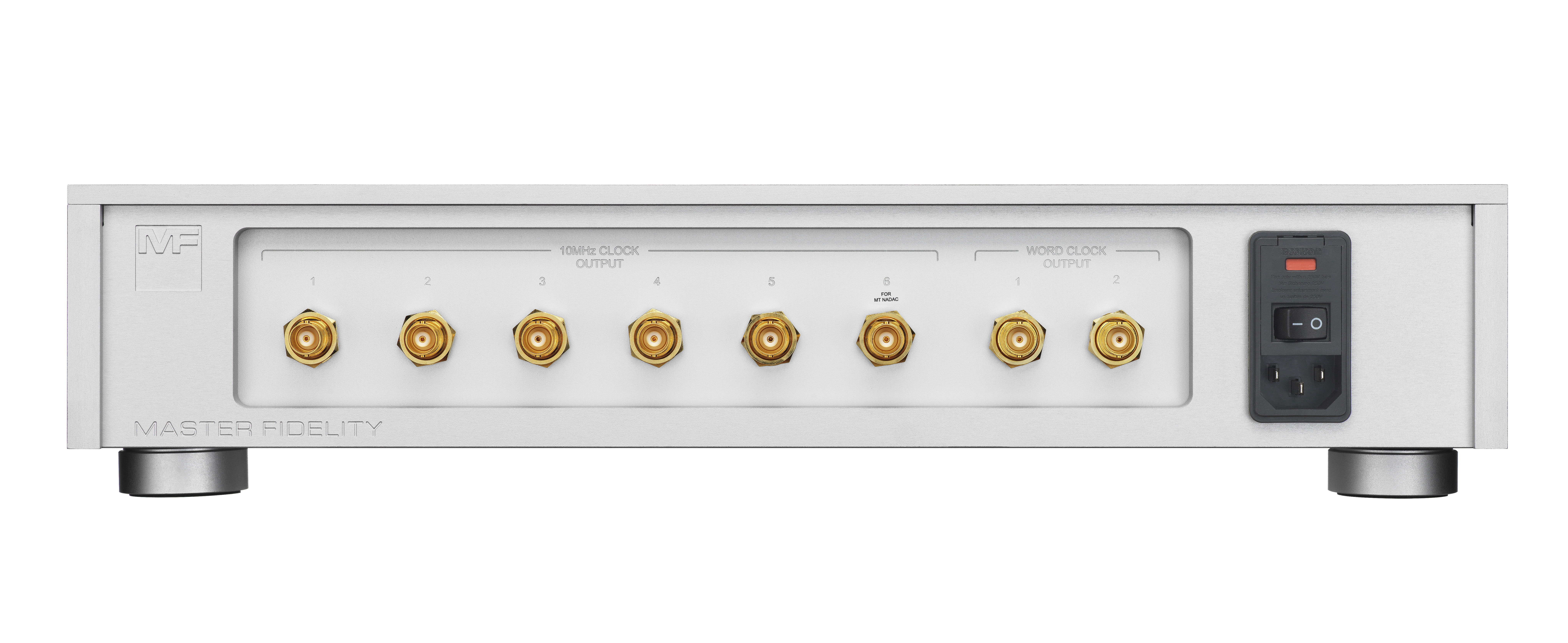

NADAC C는 625kHz 클럭 출력 포트를 갖추고 있어, 이전 NADAC처럼 625kHz 클럭을 사용하는 오디오 기기에 외부 동기 신호를 공급할 수 있도록 특별히 설계되었습니다. 즉, 클럭은 수정 발진기 자체의 우수한 성능을 보여줄 뿐만 아니라, 전체적인 설계를 통해 고품질 전송 특성을 제공합니다. 따라서 클럭은 시스템 내 각 디지털 기기에 전송되는 동기 신호의 품질을 보장합니다. NADAC C가 여러분의 음악 감상에 새로운 경험을 선사하기를 바랍니다.

명세서

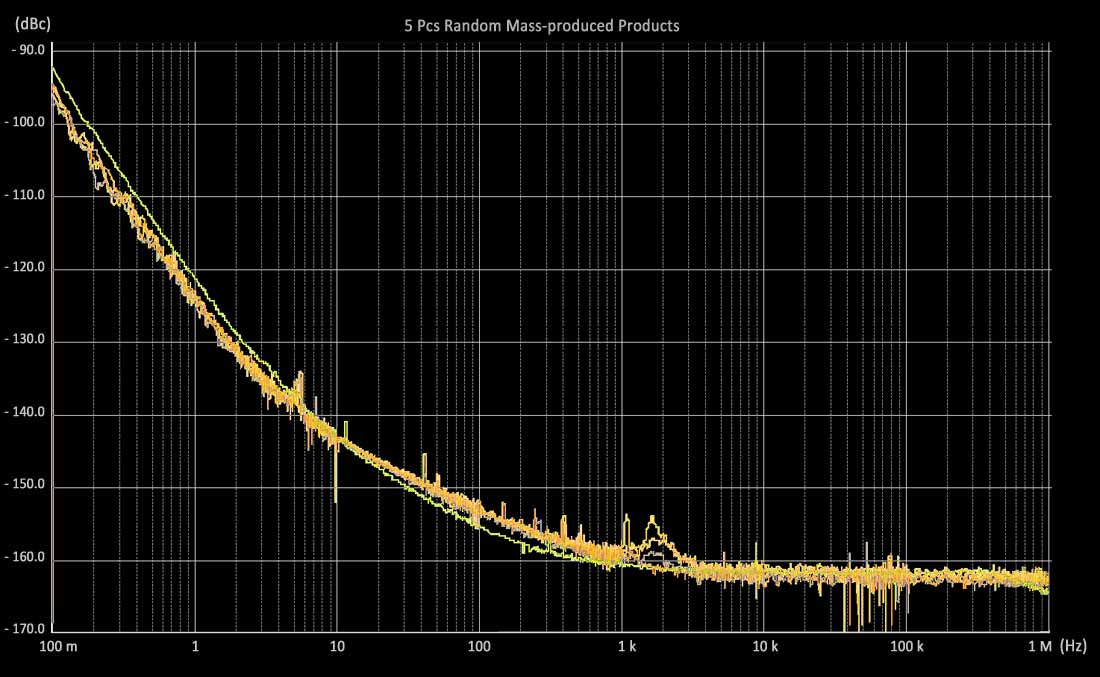

NADAC C 10MHz 출력의 위상 잡음

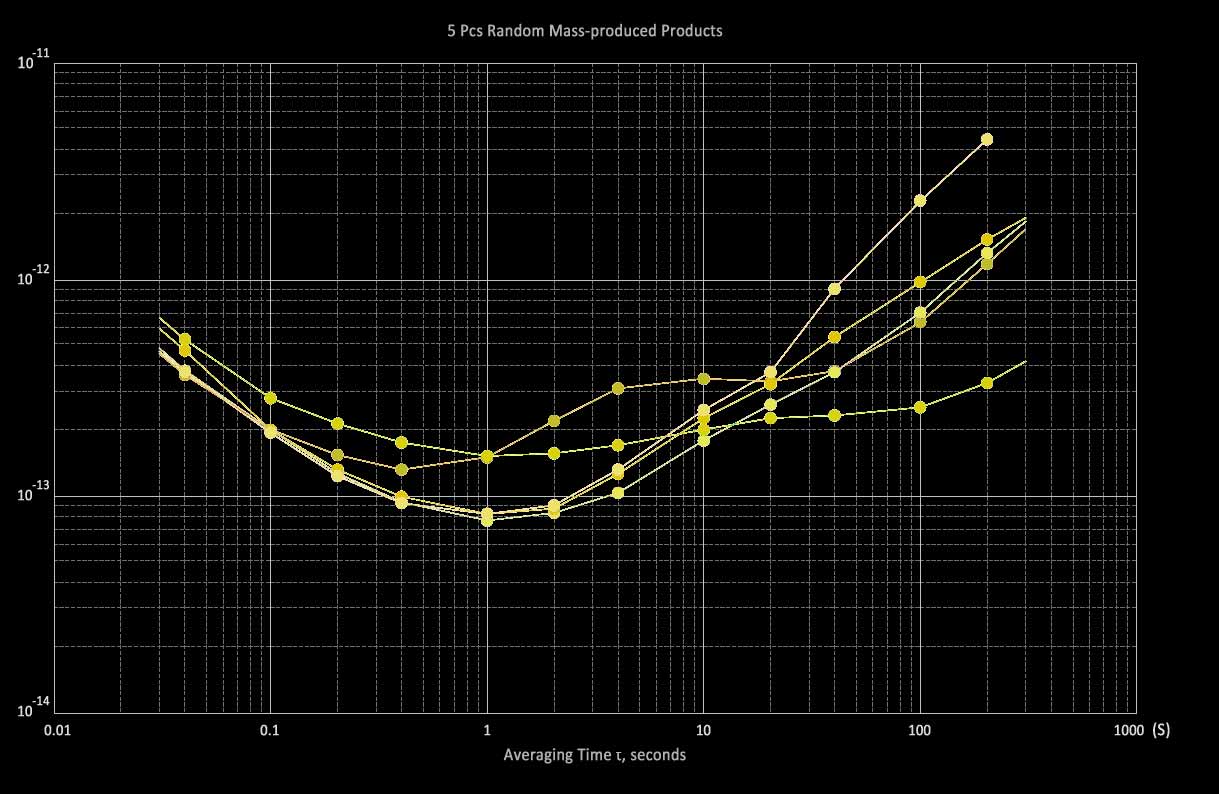

NADAC C의 단기 안정성
