혁신적인 True 1비트 기술,

궁극의 클럭킹,

하이브리드 오븐 제어 전원공급장치,

고대역 확장 USB 연결

그리고, MF 슈퍼 절연 장치가 더해져

NADAC-D는 경쟁 제품들을 압도합니다.

"

네이티브 트루 1비트 기술
(Native Sound Ture 1bit)

진정한 기술적 혁신

NADAC-D는 최초로 진정한 1비트 디코딩을 제공합니다. 시중에 나와 있는 주류 하이파이 디코더는 일반적으로 두 가지 유형의 기술을 사용합니다.

첫 번째는 AKM, ESS, CS 제품과 같은 시판 DAC IC(오디오 디지털-아날로그 변환기 칩)를 직접 사용하는 방식이고,

두 번째는 FPGA/CPLD 회로와 개별 부품을 사용하는 방식, 즉 FPGA/CPLD 기반 디스크리트 DAC입니다.

시중에 판매되는 AKM/ESS/CS 제품의 기술 사양은 우수하지만, 집적 회로 설계는 일반적으로 비용 및 반도체 기술적 한계로 인해 최고의 성능을 구현할 수 없는 '산업용 제품'으로 취급됩니다. 성능과 비용 사이에는 항상 균형이 존재하며, 최종 제품이 광범위한 소비자층의 요구를 충족해야 한다는 점은 당연한 일입니다.

한편, FPGA/CPLD 개별 부품 방식을 사용하면 비용에 관계없이 고성능 고밀도 로직 칩을 사용할 수 있습니다. 그러나 아날로그 신호로 변환할 때는 오디오 애플리케이션에 적합한 저밀도 고성능 로직 회로가 필요합니다. 문제는 이러한 IC를 제조하는 회사들이 하이파이 산업에 특화된 "개별 칩"을 개발하지 않아 이전 방식과 동일한 한계에 직면하게 된다는 점입니다.

NADAC-D, Native Sound True 1-bit DAC는 이러한 한계를 극복합니다. 우선, 진정한 1비트 솔루션을 채택했지만, 이 솔루션은 클럭 품질, 전원 공급 품질, 그리고 이에 걸맞는 고품질 부품 등 하드웨어 성능에 크게 의존합니다. 따라서 NADAC-D는 전문 IC 제조업체에 오디오파일 등급의 부품을 직접 주문 제작하여 고급 ASIC 기반 디스크리트 DAC를 구현했습니다.

진정한 1비트의 장점

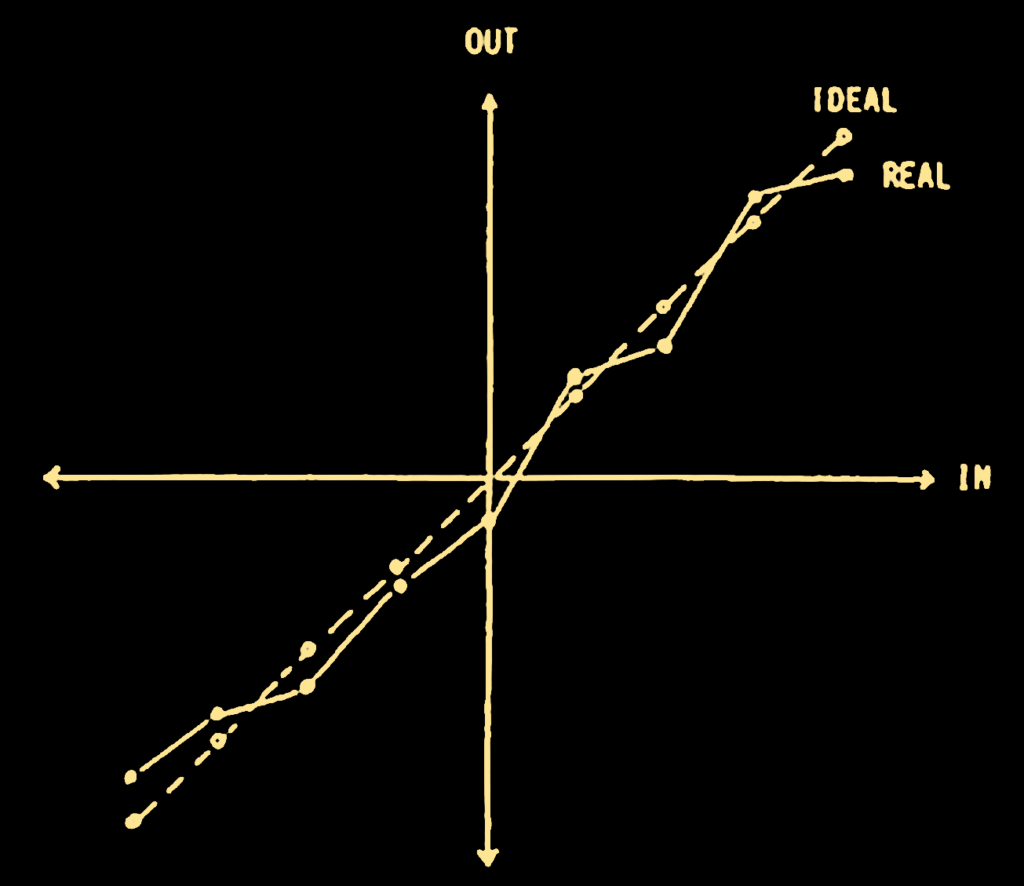

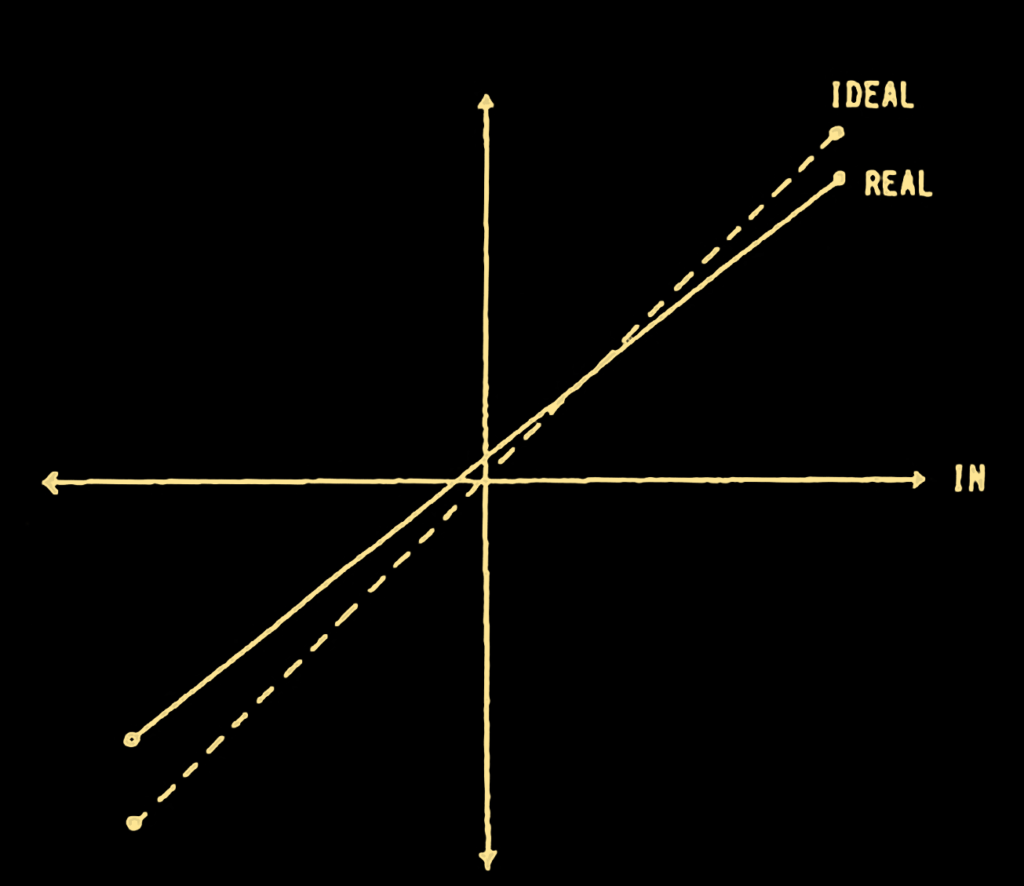

5비트(AKM), 6비트(ESS), 또는 R2R 20비트 DAC(TI)와 같은 기존의 멀티비트 DAC는 모두 비선형성 문제를 가지고 있습니다. 현재 ESS ES9039 Pro 제품은 이러한 문제를 거의 해결했지만, 이 기술 역시 미묘한 비선형성 문제를 여전히 가지고 있습니다. 진정한 1비트 DAC는 탁월한 선형성을 제공합니다.

진정한 1비트 DAC의 과제

A-

이 기술은 알고리즘에 크게 의존합니다. 뛰어난 1비트 처리 알고리즘(SDM)을 구현하려면 고급 수학적 기술이 필요합니다. 마스터 피델리티는 기존 프로오디오 알고리즘 개발 분야에서 풍부한 경험을 보유하고 있습니다. 이 세계 최고로 인정받은 기술을 토대로 구현된 이 기술은 현존하는 거의 모든 SACD(DSD) 녹음과 편집에 현재 사용되고 있으며 레퍼런스로 인정받고 있습니다.

B-

NADAC-D는 매우 높은 클럭 및 전원 공급 품질을 요구하는데, 이는 우수한 아날로그 회로 설계를 통해 해결할 수 있습니다. NADAC-D는 정온 전원 공급 기술을 사용하여 클럭 및 디지털-아날로그 변환 과정에서 최상의 성능을 보장합니다.

C-

가장 큰 어려움은 1비트 DAC를 제작하는 데 적합한 소자가 더 이상 없다는 점입니다. 필립스에서 1988년에 TDA1547을 만들긴 했지만, 오늘날의 관점에서 보면 구식 기술이며 생산이 중단되었습니다. NADAC-D는 이러한 문제를 해결하기 위해 전문 집적 회로 회사에 의뢰하여 전용 소자를 맞춤 제작하는 방식을 택했습니다.

오븐 제어 전력 시스템

정온 전원공급 시스템. 정온 CLOCK 발진기는 누구나 알고 있지만, 전원 공급 장치 역시 온도에 민감한 특성을 가지고 있습니다. 최상의 디지털-아날로그 변환 품질을 보장하기 위해 NADAC-D는 계측기 등급의 정온 기준 시스템을 사용합니다.

향상된 고정밀 CLOCK 시스템

USB 오디오 클럭이든 AES/SPDIF 복구 클럭이든, 탁월한 음질을 제공합니다. USB 오디오를 사용할 경우, 외부 10MHz 클럭을 추가하여 음질을 더욱 향상시킬 수 있습니다. 당사는 2단계 주파수 합성 기술을 적용하여 주파수 정확도를 보장하고 지터 성능을 향상시켜 타협 없는 음질을 제공합니다.

AES/SPDIF를 사용할 경우, ADD-CDR(Advanced Digital Domain Clock Data Recovery System)을 사용합니다. 기존 아날로그 CDR은 저주파 지터를 처리할 수 없지만, MF ADD-CDR은 1Hz 수준의 지터까지 처리하여 오디오 주파수 범위 내에서 지터를 거의 완전히 제거함으로써 최상의 음질을 보장합니다.

향상된 Amanero USB 오디오 인터페이스

저희는 하이파이 분야에서 검증된 USB 오디오 솔루션인 Amanero 기반의 USB 솔루션을 사용합니다. 소프트웨어부터 하드웨어까지 완전히 새롭게 설계된 특별히 최적화된 버전을 사용하며, 최대 32비트 384kHz PCM 및 네이티브 DSD512까지의 DSD를 원활하게 구현합니다.

MF 초격리 장치

슈퍼 아이솔레이션 유닛(Super Isolation Unit)은 디지털-아날로그 하이브리드 시스템에서 음질을 향상시키는 데 널리 사용되는 기술입니다.  기존 갈바닉 아이솔레이터(GMR 또는 OOK 아이솔레이션 기술)은 저렴하고 사용이 간편한 아이솔레이션 장치로 디지털 오디오 분야에서 널리 사용되지만, 두 기술 모두 최대 2nS의 잔류 지터를 발생시킵니다. 이러한 기술은 노이즈를 차단하는 효과는 있지만, 디지털 오디오 클록 신호의 지터를 증폭시켜 결과적으로 비용 대비 효과가 떨어집니다. MF 슈퍼 아이솔레이션 유닛은 특수 설계된 ASIC을 사용하여 디지털 오디오 아이솔레이션 장치를 최적화함으로써 지터를 110fS까지 낮춥니다.

하이브리드 전원 공급 장치

이 시스템은 하이브리드 전원 공급 장치를 사용하며, 아날로그와 디지털 시스템에 최적화된 이중화된 전원 공급 시스템을 갖추고 있습니다.  아날로그 시스템은 트랜스 기반 전원 공급 시스템을 사용하고, 디지털 시스템은 고품질 스위칭 전원 공급 장치와 다단계 선형 전압 안정화 시스템을 사용합니다.

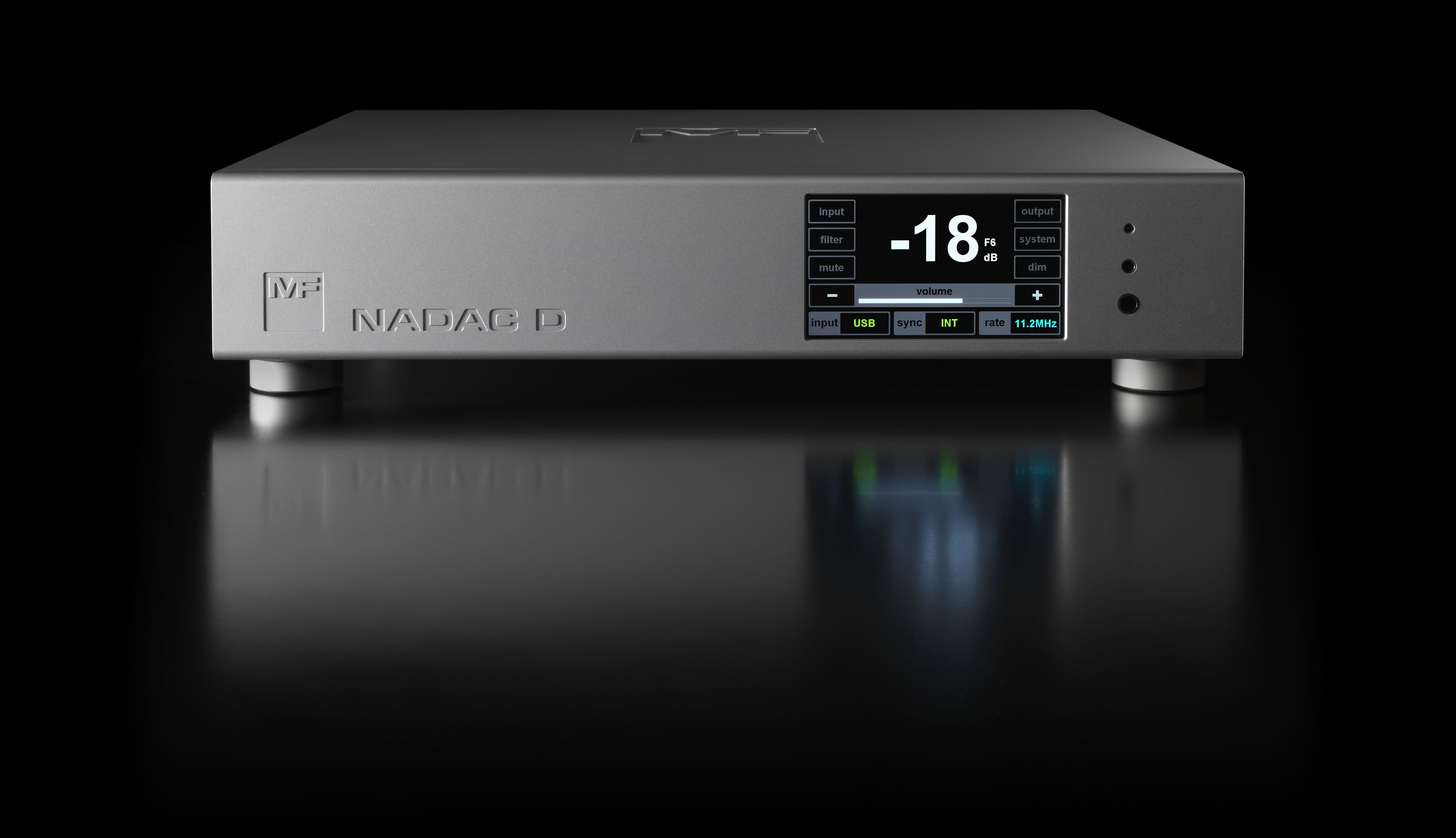

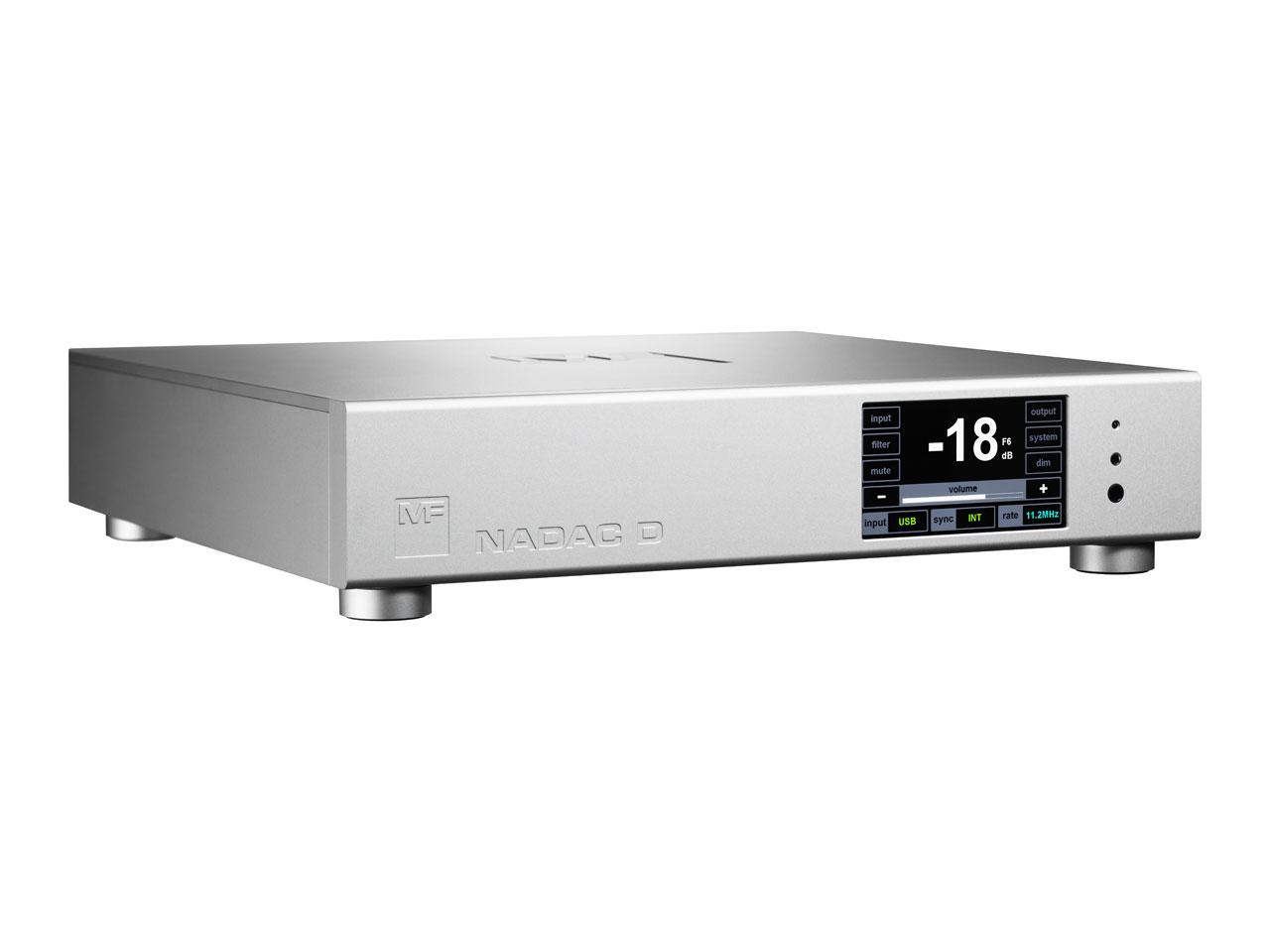

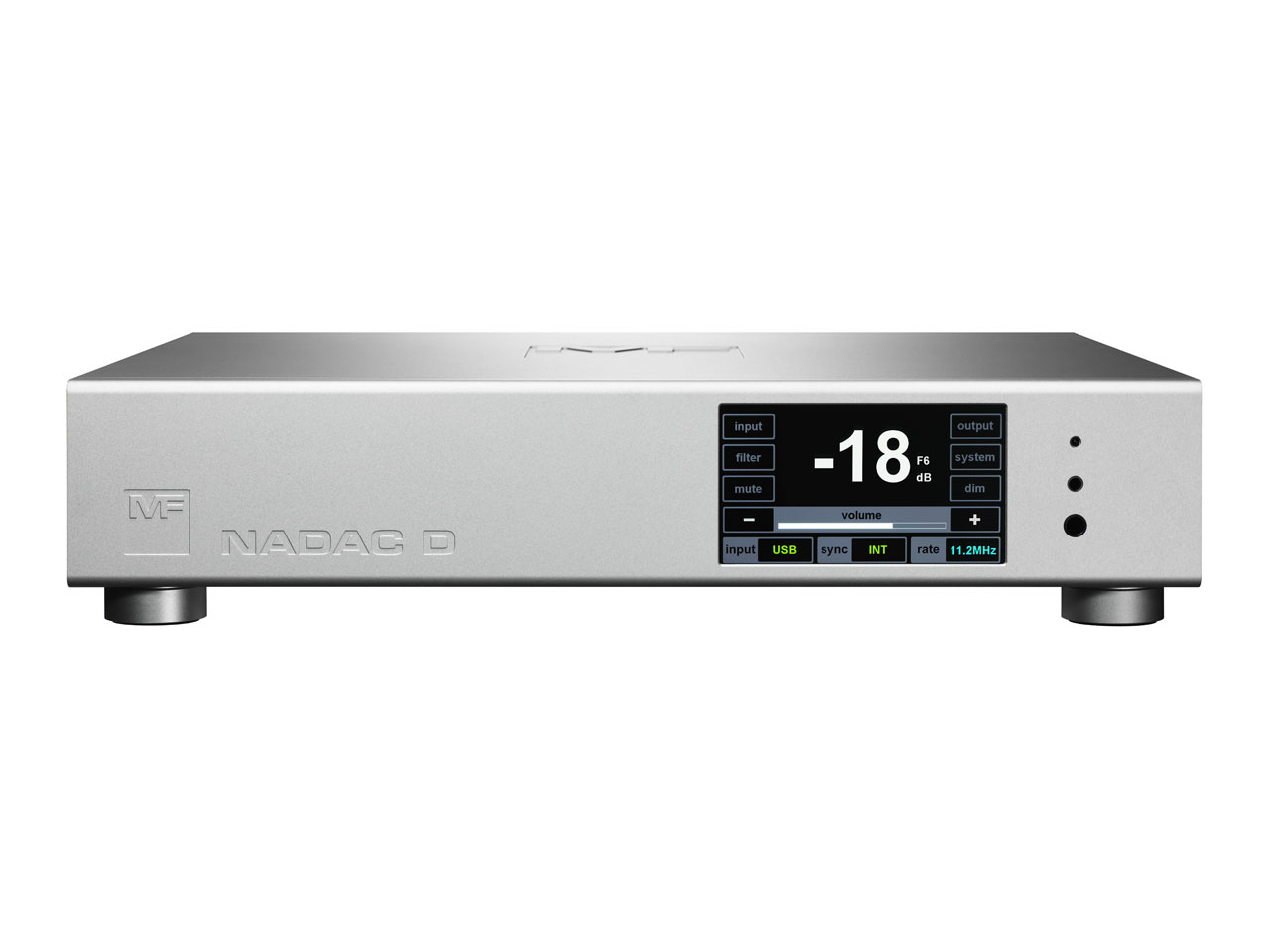

## NADAC D

MF NADAC-D는 단순한 DAC도 아니고, 성공적인 DAC의 직접적인 진화형도 아닙니다.

과거 개발 과정에서 발견한 문제점들을 하나씩 극복해 나가는 완전히 새로운 개념의 제품입니다.

(**현재 Ravenna 입력은 향후 옵션으로 지원될 예정입니다.  )
